机床管道拖链

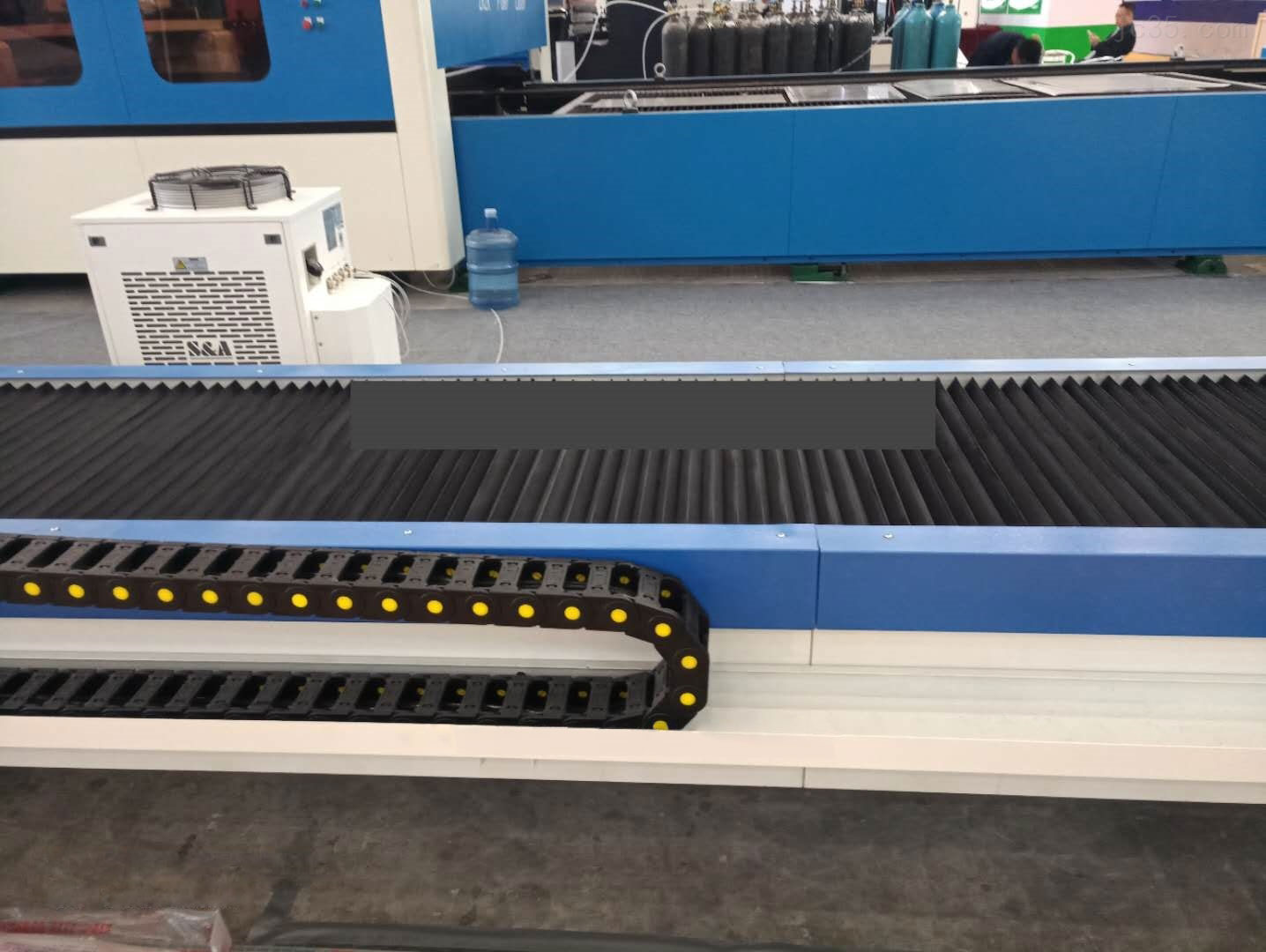

机床上的液压、冷却和气动等管道一般都穿装于拖链内腔中，拖链带同管道跟随滑台移动。目前的机床拖链在X轴和Y轴方向上都是分开设置的，使管道排布纷杂，有时管道交叉，由于两个方向的步调不一致，容易造成干涉，还可能会造成管道绷紧，导致漏油漏气，影响机床正常运转。

本产品的目的就是要克服现有机床管道排布纷杂的缺陷，提供一种能使管道有序布置的机床管道拖链结构。

技术方案：
一种机床管道拖链结构，拖链设置于机床床身与滑台之间，用于装载气管、冷却水管和油管等管道，其特征是：所述的拖链包括X轴拖链和Y轴拖链，X轴拖链进口端与机床床身固定连接，X轴拖链出口端与Y轴拖链的进口端连接，Y轴拖链内腔的进口承接于X轴拖链内腔的出口，Y轴拖链的出口端固定安装于Y轴滑台。

机床的Y轴滑台设置于X轴滑台上，X轴滑台在机床X轴方向上滑动时带同Y轴滑台在X轴方向上滑移，Y轴滑台在X轴滑台上可以作机床Y轴方向上的滑移。当Y轴滑台作Y轴方向滑移时带同Y轴拖链出口端在Y轴方向上移动，Y轴拖链通过弯曲来改变出口端和进口端的距离，Y轴滑台随X轴滑台在X轴方向上滑移时，Y轴拖链的进口端带同X轴拖链出口端运动，X轴拖链通过弯曲来改变出口端和进口端的距离。

使用本产品可以达到以下有益效果：管道装载于首尾连接的X轴拖链和Y轴拖链上，管道排布有序，不会产生交叉，这就使得机床整体布局更加实用和美观。

附图说明

图1是本产品的主视方向示意图。

图2是本产品的俯视方向示意图。

图3是本产品的左视方向示意图。

具体实施方式

下面结合附图对本产品的具体实施方式进行详细描述。
如图1～图3所示，本产品包括X轴拖链2和Y轴拖链3，X轴拖链2的进口端与机床床身1固定连接，X轴拖链2的出口端与Y轴拖链3的进口端连接，Y轴拖链3的内腔的进口承接于X轴拖链2的内腔的出口，Y轴拖链3的出口端固定安装于滑台4上。
